AULA 5: REDES DE COMPUTADORES

ESTUDO DE CASO: RECEITA PARA UMA REDE CASEIRA



Ingredientes:

  • 3 computadores

  • 3 placas de rede PCI

  • 3 cabos par trançado (máximo de 100m)

  • 1 Hub de 8 portas

  • 1 modem

  • Windows 98

Modo de preparo:

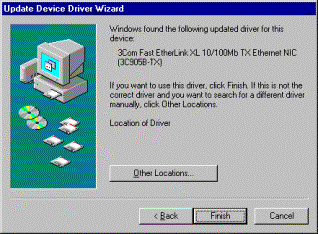

Com o micro desligado, abra o gabinete e encaixe a placa de rede em qualquer slot PCI livre, parafusando-a corretamente. Feche o gabinete e ligue o PC. Ao iniciar, o Windows acusará o surgimento de um ''Novo hardware encontrado'' e pedirá pelos drivers correspondentes.

Neste momento, insira o disquete (ou CD-ROM, se for o caso) na unidade e informe a localização exata dos drivers (comumente em um subdiretório chamado \WIN9X). Contudo, dependendo da placa de rede, nem será preciso recorrer ao disquete ou CD-ROM que acompanham a placa, pois o Windows possui drivers para diversas placas de rede existentes no mercado.

Após a instalação dos drivers, será necessário reiniciar o computador e, logo em seguida,  conferir se a placa está apresentando algum conflito.

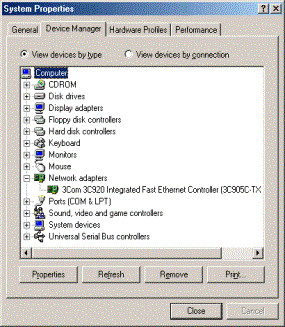

Para tal, vá até o “Gerenciador de Dispositivos” (“Iniciar”, “Configurações”, “Painel de Controle”, “Sistema”, “Gerenciador de Dispositivos”) e verifique, na chave “Adaptadores de Rede”, se a placa de rede aparece listada sem problemas, ou seja, sem apresentar qualquer ponto de exclamação ou cruz vermelha.

Se for o caso, basta mudar a interrupção utilizada, dando um duplo clique sobre a placa e alterando a configuração através da guia “Recursos”. Siga os mesmos passos em todos os micros da rede. Feito isto, conecte os cabos às placas e ao Hub.

Para acesso à Internet é necessário ter uma conta na rede e um modem (interno ou externo) conectado a um dos micros. A instalação do modem se dá de forma semelhante à da placa de rede.

Passaremos agora para a configuração da rede, de modo que os procedimentos a seguir deverão acontecer para todos os micros da rede. Vá na opção “Rede” do “Painel de Controle” (“Iniciar”, “Configurações”, “Painel de Controle”, “Rede”) e selecione a guia “Identificação”, afim de preencher os campos “Nome do computador” (nome pelo qual ele será conhecido na rede), “Grupo de trabalho” (nome de sua rede, comum a todos os micros) e “Descrição do computador” (breve descrição da função do micro).

Em seguida, passe para a guia “Configuração”, onde aparecerá listada a placa de rede instalada no micro. Aqui serão instalados os protocolos TCP/IP (para acesso a Internet) e o NetBEUI (para redes locais).



A primeira coisa a fazer é clicar no botão “Adicionar...”. Na janela que aparece com o título “Selecionar tipo de componente de rede”, clique em “Protocolo” e depois no botão “Adicionar...”. Na janela “Selecionar Protocolo de rede”, escolha como “Fabricante” a “Microsoft”, e o “Protocolo de rede”, “NetBEUI”. Clique em OK. Siga os mesmos passos para adicionar o protocolo TCP/IP.



Para saber mais:

MORIMOTO, Carlos E. "Guia Completo de Redes". URL: http://www.guiadohardware.net/curso/redes_guia_completo/22.asp. 2002.
